الابتكار التكنولوجي للأنظمة المتكاملة
كسر القالب – العيوب الأساسية للواجهات التقليدية

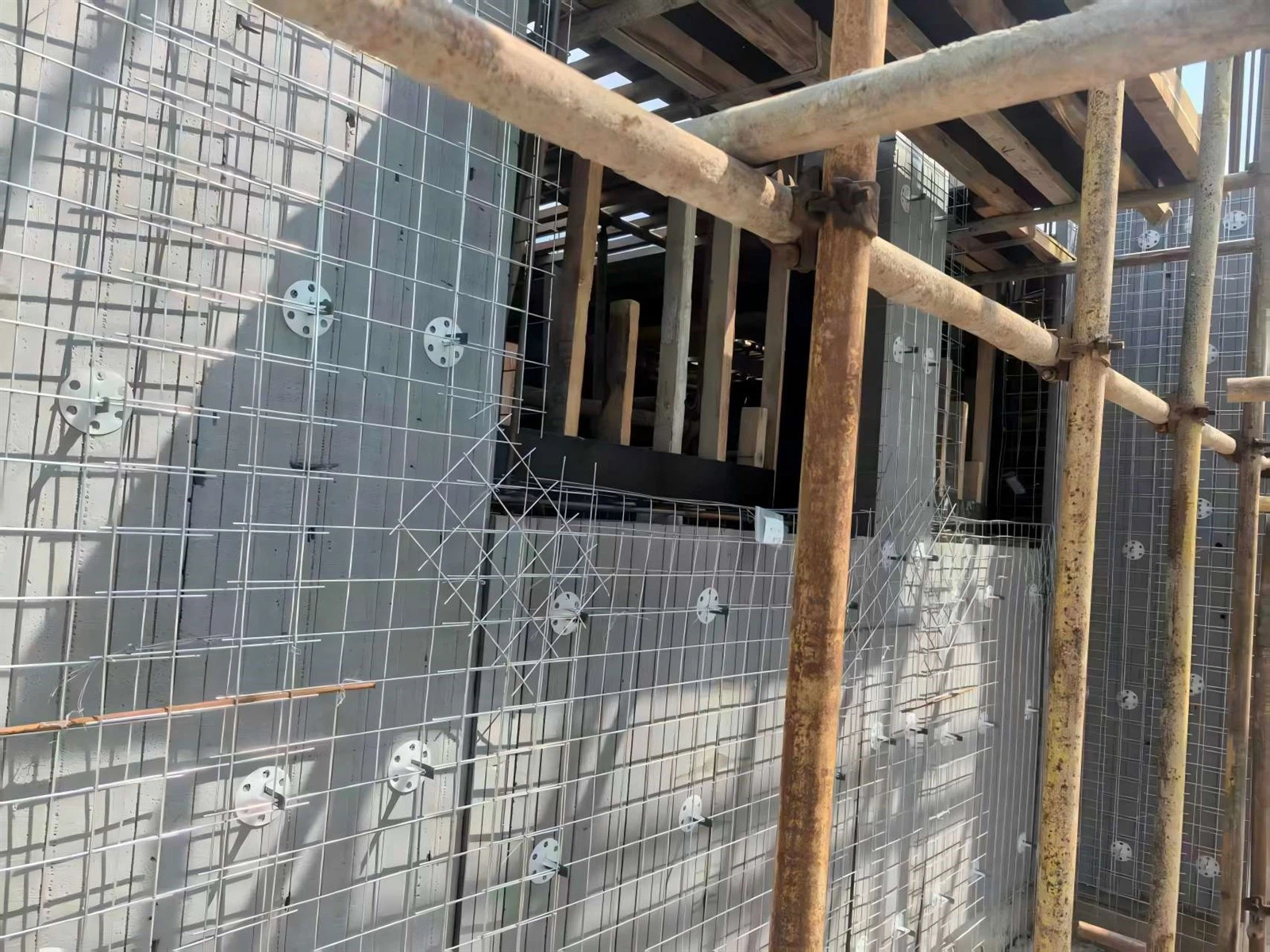

إن أغلفة المباني التقليدية، وخاصة تلك التي تستخدم أنظمة التشطيب الخارجي للعزل (EIFS أو ETICS)، مقيدة بفلسفة تصميم عمرها قرن من الزمان: "التطبيق متعدد الطبقات" و"-التثبيت الميكانيكي في الموقع". يتم لصق ألواح العزل على الحائط باستخدام الملاط ثم يتم تثبيتها بشكل متكرر باستخدام العديد من المراسي الميكانيكية المعدنية أو البلاستيكية (الروابط).
التجسير الحراري
كل مرساة تخترق الطبقة العازلة تعمل بمثابة "جسر طاقة" مجهري. تسمح الموصلية الحرارية العالية للمكونات المعدنية للحرارة الداخلية بالهروب بسرعة في الشتاء والحرارة الخارجية للغزو بسهولة في الصيف. تظهر الأبحاث أن كثافة التدفق الحراري المحلي عند نقاط التثبيت أكبر بمئات المرات من المناطق المحيطة، مما يؤدي إلى تدهور الأداء الحراري النظري الإجمالي للجدار بنسبة تصل إلى 20-30٪، مما يجعله "قمع طاقة غير مرئي".
فشل إدارة المياه والرطوبة
تعمل ثقوب حفر المرساة على إضعاف استمرارية الطبقة العازلة، مما يؤدي إلى إنشاء مسارات شعرية مثالية لتسرب المياه. تتسرب مياه الأمطار التي تحركها الرياح على طول عمود المرساة، وتصبح محاصرة خلف المادة العازلة أو بين مفاصل اللوحة. ويؤدي هذا إلى فقدان دائم لأداء العزل (يوصل الماء الحرارة 25 مرة أفضل من العزل الجاف)، وتلف التجميد-وذوبان الجليد، ونمو العفن، والتآكل الهيكلي الداخلي. يعد الاعتماد على المواد المانعة للتسرب بعد التطبيق- بمثابة إجراء مؤقت، حيث أن دورة تقادمها أقصر بكثير من عمر المبنى.
المخاطر النظامية والمتانة
المواد المختلفة (على سبيل المثال، لوحة EPS مقابل المرساة المعدنية، طبقة القاعدة البوليمرية) لها معاملات مختلفة تمامًا للتمدد الحراري، ومعامل المرونة، وخصائص الزحف. في ظل تقلبات درجات الحرارة والحركات الهيكلية الدقيقة-، فإنها تولد ضغوط قص وشد مستمرة في واجهاتها، مما يؤدي في النهاية إلى تشوه ضغط لوح العزل، والتشقق حول المراسي، وفشل المادة اللاصقة، وحتى الانفصال الكامل-. علاوة على ذلك، تتأثر جودة البناء في الموقع- بشكل كبير بمهارة العامل والظروف الجوية، مما يؤدي إلى تباين كبير وعيوب مخفية يصعب اكتشافها بشكل شامل.
الميزة الرئيسية
●نحن الشركة الرائدة عالميًا في مجال أنظمة العزل المتكاملة-.
●يتم تصنيع منتجاتنا بالكامل مسبقًا في المصانع ويتم تركيبها بسرعة في-الموقع مثل وحدات البناء.
●نقوم بحل مشاكل الواجهات التقليدية بشكل كامل: الجسور الحرارية، والتسريبات، والانفصال.
●يوفر النظام ما يصل إلى 40% من الطاقة ويستمر لمدة تزيد عن 50 عامًا.
●نحن نقدم حلولاً خضراء كاملة للمباني السكنية والتجارية والعامة.
نطاق التطبيق
●يعتبر نظام العزل المتكامل الخاص بنا مناسبًا-للمباني السكنية والتجارية والعامة الشاهقة في جميع المناطق المناخية العالمية.
●إنه مناسب تمامًا-لتعديل المرافق العامة مثل المستشفيات والمدارس مع متطلبات البيئة الداخلية الصارمة.
●يوفر النظام حماية ممتازة من الحرائق ومزايا توفير الطاقة-في المباني المتخصصة مثل المنشآت الصناعية ومراكز البيانات.
●إنه يلبي المتطلبات الفنية لشهادات المباني الخضراء العالمية الكبرى، بما في ذلك معايير LEED وPassive House.
●ينطبق النظام على كل من مشاريع الإنشاءات الجديدة ويستخدم على نطاق واسع في عمليات التجديد التحديثية الموفرة للطاقة وتجديد واجهات المباني الحالية.
العزل المتكامل-ورقة بيانات الأداء الفني لنظام الهيكل
الأداء الحراري
| 性能参数 معلمة الأداء | 测试标准 معيار الاختبار | 技术指标 المواصفات الفنية | وحدة |
|---|---|---|---|
| 传热系数 النفاذية الحرارية (قيمة K-) | إن آيزو 6946 / أستم C1363 | أقل من أو يساوي 0.15 | W/(m²·K) |
| معامل الجسر الحراري الخطي (قيمة Ψ-) | إن آيزو 10211 | أقل من أو يساوي 0.01 | W/(m·K) |
| 点热桥系数 معامل الجسر الحراري النقطي (قيمة χ-) | إن آيزو 10211 | أقل من أو يساوي 0.005 | W/K |
| الموصلية الحرارية (قيمة lect-) | إن 12667 / أستم C518 | أقل من أو يساوي 0.020 | W/(m·K) |
| المقاومة الحرارية (قيمة R-) | إن 12667 | أكبر من أو يساوي 5.0 | m²·K/W |
| 红外热成像温差 فرق درجة الحرارة بالتصوير الحراري بالأشعة تحت الحمراء | إن 13187 | أقل من أو يساوي 1.0 | درجة |
防火性能 أداء النار
| 性能参数 معلمة الأداء | 测试标准 معيار الاختبار | 技术指标 المواصفات الفنية | 等级/结果 الفئة/النتيجة |
|---|---|---|---|
| تصنيف الحرائق | إن 13501-1 | A2-s1, d0 | أالصنف أ غير-قابل للاحتراق |
| 耐火极限 مقاومة الحريق | إن 1364-1 / أستم E119 | 120 | دقائق قليلة |
| 背火面温升 ارتفاع درجة الحرارة (سطح غير مكشوف) | إن 1363-1 | أقل من أو يساوي 140 | درجة |
| 烟气毒性 سمية الدخان | إن 13823 | أق1 | المستوى شبه الآمن -المستوى الآمن |
| 火焰蔓延指数 مؤشر انتشار اللهب | أستم E84 | أقل من أو يساوي 15 | - |
| 烟密度指数 مؤشر كثافة الدخان | أستم E84 | أقل من أو يساوي 50 | - |
结构性能 الأداء الهيكلي
| 性能参数 معلمة الأداء | 测试标准 معيار الاختبار | 技术指标 المواصفات الفنية | وحدة |
|---|---|---|---|
| 抗风压性能 مقاومة حمل الرياح | إن 12179 / أستم E330 | أكبر من أو يساوي 5000 | بنسلفانيا |
| 抗震性能 الأداء الزلزالي | إن 1998-1 / إبك 2018 | اجتاز اختبار الزلازل النادر 8 درجات | - |
| 抗冲击性能 مقاومة التأثير | إن 12600 / أستم D4226 | 50J无裂纹 50J بدون تكسير | جول |
| 连接安全系数 عامل أمان الاتصال | إتاج 034/AC320 | أكبر من أو يساوي 4.0 | - |
| 抗拉拔强度 قوة الشد | إن 13412 | أكبر من أو يساوي 6.5 | كيلو نيوتن / مرساة |
| قوة القص | إن 12090 | أكبر من أو يساوي 0.30 | الآلام والكروب الذهنية |
防水防潮性能 أداء العزل المائي والرطوبة
| 性能参数 معلمة الأداء | 测试标准 معيار الاختبار | 技术指标 المواصفات الفنية | وحدة |
|---|---|---|---|
| 静态水压防水 مقاومة ضغط الماء الثابت | إن 1928 / أستم D5385 | أكبر من أو يساوي 2000 | ممH₂O |
| زاوية الاتصال (الماء) | ايزو 27448 | أكبر من أو يساوي 110 | 度 درجة |
| 吸水率 امتصاص الماء | إن 1609 / أستم C272 | أقل من أو يساوي 1.0 | % (المجلد) |
| نفاذية البخار | إن 12086 / أستم E96 | 0.5-3.0 (متكيف) | g/(m²·24h) |
| أداء مضاد للتكثيف-. | ايزو 13788 | لا يوجد خطر تكثيف عند ΔT أكبر من أو يساوي 15 درجة | - |
| 抗冻融循环-مقاومة دورة التجميد والذوبان | إن 12091 | أكبر من أو يساوي 300 دورة، لا ضرر | دورات |
أداء المتانة
| 性能参数 معلمة الأداء | 测试标准 معيار الاختبار | 技术指标 المواصفات الفنية | النتيجة النهائية |
|---|---|---|---|
| 设计使用寿命 تصميم خدمة الحياة | ايزو 15686-1 | أكبر من أو يساوي 50 | 年 سنوات |
| قوة الاحتفاظ بالتجميد بعد ذوبان الجليد- | إن 12091 | أكبر من أو يساوي 95 | % |
| الاحتفاظ بالأداء بعد تقادم الأشعة فوق البنفسجية | إن 12467 / أستم G154 | أكبر من أو يساوي 95 | % |
| الاحتفاظ بالأداء بعد تقادم الحرارة الرطبة | إن 14188 | أكبر من أو يساوي 90 | % |
| معدل الشيخوخة السنوي | ايزو 2440 | أقل من أو يساوي 1.0 | ٪/سنة |
| ثبات الأبعاد | إن 1604 (70 درجة، 48 ساعة) | أقل من أو يساوي 0.5 | % |
环境性能 الأداء البيئي
| 性能参数 معلمة الأداء | 测试标准 معيار الاختبار | 技术指标 المواصفات الفنية | 单位/等级 الوحدة/الفئة |
|---|---|---|---|
| 甲醛释放量 انبعاث الفورمالديهايد | إن 717-1 / أستم D6007 | أقل من أو يساوي 0.01 | ملجم/م3 |
| إجمالي انبعاثات المركبات العضوية المتطايرة | ISO 16000-6 / ASTM D5116 | أقل من أو يساوي 0.05 | ملجم/م3 |
| معدل إعادة التدوير | ايزو 14021 | أكبر من أو يساوي 85 | % |
| 碳排放(生产阶段) انبعاثات الكربون (مرحلة الإنتاج) | ايزو 14067 | أقل من أو يساوي 15 | كجمCO₂/م² |
| 材料环保认证 الشهادة البيئية | - | إي بي دي، جرين جارد، بلو أنجيل | - |
质量保证 ضمان الجودة
| 认证体系 نظام إصدار الشهادات | 认证机构 هيئة التصديق | 证书编号 رقم الشهادة | 有效期 الصلاحية |
|---|---|---|---|
| ISO 9001:2015 إدارة الجودة | تي يو في راينلاند | 认证中 معلقة | 3 سنوات 3 سنوات |
| الأيزو 14001:2015 الإدارة البيئية | تي يو في راينلاند | 认证中 معلقة | 3 سنوات 3 سنوات |
| 中国绿色建材认证 الصين لمواد البناء الخضراء | مركز ناس | GBM-2023-001 | 5 سنوات 5 سنوات |
|
التعليمات
 س1: ما المقصود بنظام العزل-الهيكلي المتكامل؟ وبماذا تختلف عن أنظمة العزل التقليدية؟ A1:يقوم النظام المتكامل بتصنيع المواد العازلة والدعم الهيكلي مسبقًا في وحدات كاملة من خلال تقنية الدمج على المستوى الجزيئي- في المصنع. بالمقارنة مع البناء التقليدي ذو الطبقات، فإنه يزيل مشاكل الواجهة، ويحقق صفر جسور حرارية، وصفر تسرب، وصفر تجويف، ويحسن كفاءة التثبيت بمقدار 3-5 مرات.
س2: ما هو أداء الحريق للنظام؟ A2:يستخدم النظام الكامل مواد غير قابلة للاحتراق من الفئة أ (EN 13501-1 A2-s1, d0)، ويجتاز اختبار مقاومة الحريق لمدة ساعتين، مع ارتفاع درجة حرارة السطح غير المكشوف أقل من أو يساوي 140 درجة وسمية الدخان ذات المستوى الآمن (AQ1)، مما يلبي أعلى متطلبات السلامة من الحرائق.
س3: ما هو عمر خدمة النظام؟ A3: Design service life ≥50 years. After 300 freeze-thaw cycles and 5000 hours of UV aging testing, performance retention >95%. معدل التقادم السنوي للمواد أقل من أو يساوي 1%، مما يحقق نفس العمر الافتراضي لهيكل المبنى الرئيسي.
س 4: كيف يوفر النظام العزل المائي ومقاومة الرطوبة؟ A4:أربع طبقات حماية: 1) طبقة نانو كارهة للماء (زاوية تلامس أكبر من أو تساوي 110 درجة)؛ 2) تصميم متكامل سلس. 3) الضغط - نظام الصرف المعادل؛ 4) تنظيم نفاذية البخار الذكي. امتصاص الماء أقل من أو يساوي 1.0%، مما يمنع بشكل فعال التكثيف والعفن.
س5: كم من الوقت يستغرق التثبيت؟ A5:يمكن لكل فريق (4-6 عمال) تركيب 300-500㎡ يوميًا. بالمقارنة مع الأنظمة التقليدية التي تحتوي على 10+ خطوات بناء، فإن النظام المتكامل يتطلب 3 خطوات رئيسية فقط، مما يقلل من المدة الإجمالية للمشروع بنسبة 30-50%.
س6: هل يمكن أن يتكيف مع الأشكال المعمارية المعقدة؟ A6:نعم. نحن نقدم: 1) أسطح منحنية مخصصة بنصف قطر أكبر من أو يساوي 3 أمتار؛ 2) إنتاج الوحدات ذات الأشكال الخاصة -؛ 3) خيارات تشطيب متعددة (تأثيرات الطلاء/المعدن/الحجر)؛ 4) تصميم متكامل تمامًا مع الجدران الساترة والنوافذ والأبواب.
|
